【概述】
CTS-DFJ型射频电容式物位开关,也称作射频电容式物位器,料位器或液位器,是一种经济型产品。在低粘度和低冲击的场合可以取代阻旋式料位开关。它可适用于固体粉料、细颗粒料及液位料仓的上、下限位报警或控制。
【产品特点】
1.可靠性高:机械及电路结构简单,无可动部件,一经安装调试后无需维护。
2.温度漂移低:采用数字电路无零点漂移,季节更换无需重新调校。
【工作原理】
该限位开关可分别安装在料仓顶部或仓璧侧面的适当位置上,对料位进行上、下限位控制(或报警)。由于被测物料的介电常数与空气不同,所以仓内物位发生变化时会引起探极对仓壁间的电容量发生变化,当该电容量大于用户的设定值时.限位开关内的继电器动作,输出一个开关量达到控制(或报警)
的目的。
【主要技术指标】
1.仪表部分
* 工作环境: 温度-30~60℃ 湿度≤90%
* 电源电压: AC220V士10% 50Hz 或DC24V
* 功 耗: ≤3W
* 输出信号: 一组继电器常开接点(触点容量AC 220V 0.5A)
2.探极部分
温度:常温型(-20-60℃)
中温型(-40-200℃)
高温型(-40-800℃)
【接线端子板元件分布】
【外形尺寸及安装方式】
如图所示,采用R1或R1.5管螺纹安装

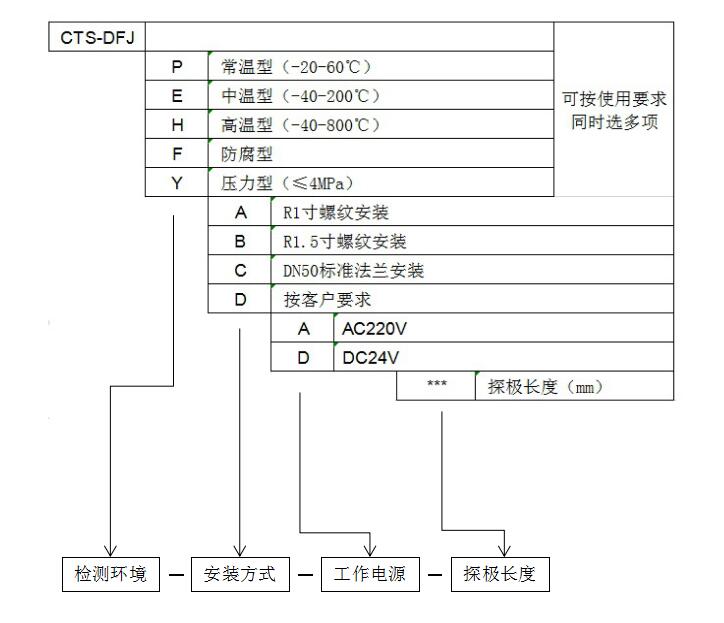

【型号编制及说明】
|
