一.概述
这是一台分体式全自动免标定/手动灵敏度选择兼容的射频电容式物位开关，由于使用了自行设计的特殊系列芯片，实现了电容式物位开关自动免标定和手动灵敏度选择的全兼容；实现了电容式物位开关的一位拨号标定；实现了电容式物位开关工作灵敏度的定量设置，是傻爪式全自动免标定投运与专家级手动设置的完美结合，从而大大提高了电容式物位开关在各种恶劣现场的适应性，充分体现了我公司与时俱进的精神和能力，是“数码标定”式电容物位开关的更新换代产品。本开关由传感器和二次仪表两部份组成，传感器安装在料仓上，二次仪表放在其他合适的地方，适用于各种物料作上/下限报警或控制，特别适合于不易接近和防爆的场合使用。
二.主要技术指标
●工作电源：可选AC220V±10%
50~60HZ 或 DC24V
●功耗：<3W
●工作灵敏度：2~10p（即当探极从未被物料掩埋到部份被掩埋所引起的环境电容增加量≥2~10p时，继电器吸合。）
●回差：1~3p （即料（液）面上升引至继电器吸合后，当料（液）面下降时，继电器并不立刻释 放，要降至从吸合处起，环境电容减少约
1~3p 距离时，继电器才释放，有效地避 免了继电器在临界处频繁吸、放。）
●动作延时：约3 秒
●仪表工作环境温度：-25~45℃
●探极工作（介质）温度： 普通型： -40~60℃
中温型： -40~200℃
高温型： -40~800℃
●介质压力： 压力型： ≤3MPa（其余型号为常压）
●防护等级：IP65
●输出方式：继电器触点，一组常开常闭触头。
（触点容量AC250V，0.3A；DC28V，0.5A；电阻负载）
●传感器与二次仪表的连线及距离：距离 <200m，用直径1.5mm以上的导线（最好是双绞线）
连接，每条导线电阻应小于3欧姆。
●灵敏度选择：用拨号器，分 0~9 共十档人工拨号式选择动作灵敏度。每换一档灵敏度相差约
±0.4~1.6P
不等，档号小，灵敏度高，档号大，灵敏度低。出厂时置于常用的
“3”档，无特殊要求，不必换档。
●二次仪表外型尺寸： 48（宽） 96（高） 112（深）
●二次仪表开孔尺寸： 43+1（宽） 91+1（高）
三、二次仪表面板及外形图
四、传感器的探极形式及外形
五、端子图及系统连接

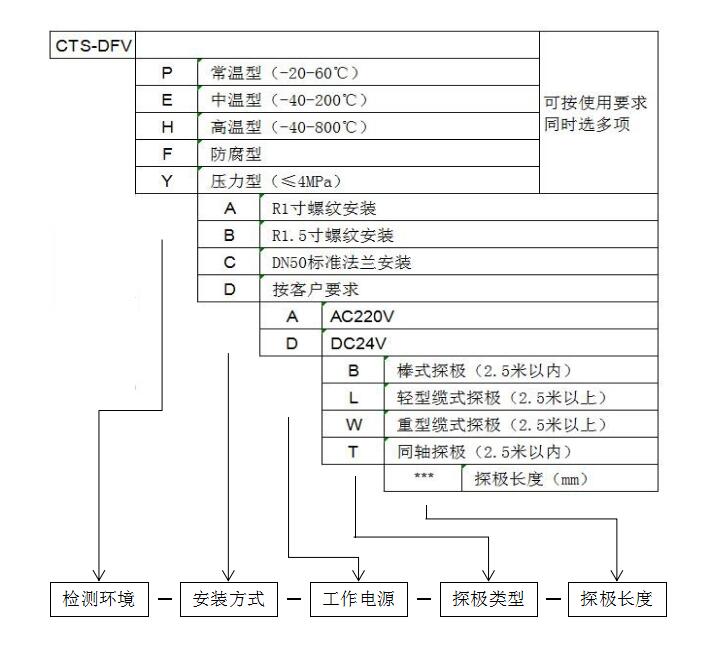

六、型号含义
七、选型举例
例1：使用要求：介质常温、常压；R1.5 安装；电源 AC220V；探极长
2 米。
对应型号：CTS-DFV-P-B-A-B-2000
例2：使用要求：介质温度≤150℃；介质压力≤3MPa；电源 DC24V；探极长
15 米，测固体物料。
对应型号：CTS-DFV-EG-C-D-W-15000
八、选型注意事项
1. 本物位开关的探极长度可根据现场需要选用，在 150~2500mm
之间时，应选棒式探极，超过此长度，液体物料可用轻型缆式探极；固体物料可用重型缆式探极。
2. 用于检测塑料等介电常数<3的物料时，探极长度不宜短于
400mm。非金属料仓或物料介电常数≤1.8 时需加辅助探极。
3. 高温型检测的物料须不导电；用于液态物料，特别是作下限报警时，应选压力型。
4. 我公司提供选型咨询服务；特殊情况可按用户要求供货。
九、投运方法（以下操作必须在现场料仓上进行）
1、全自动、免标定投
2、改变动作灵敏度的方法，可参阅第十一项“使用技巧及注意事项”
十、 使用技巧及注意事项
1. 传感器外壳地线标志处要可靠连接地网。
2. 灵敏度选择拨号器出厂时置于常用的“3”档，它可适应绝大部份现场使用，无特殊要求，不必换档。
3. 如需人工换档调整动作灵敏度，可在任何时候用小螺丝刀拧拨拨号器。
4. 如现场物料介电常数太小；物料十分疏松；或者探极选得太短，有可能自动投运后物料上升至掩埋大部份探极时，物位开关仍不动作，这样，就要把档号适当拨小，但不要在“0”档号长期使用，因灵敏度过高易误动作。
5. 一般继电器误吸合，修正的方法是：把档号拨大；继电器不吸合，修正的方法是：把档号拨小。
6. 用了一段时间后，探极上粘附的物料越积越厚，引至误吸合，可把动作灵敏度拨大两、三档；或者在空仓情况下短按“M”键一下，退出“运行”状态，数秒钟后再短按“
M”键一下 ，重新进入“运行”状态，即能排除故障。
7. 建议物位开关内继电器触头不要直接带大电流负载，尤其感性或容性负载。带大电流负载应通过中间继电器，并在负载两端并接浪涌吸收元件。
8. 物位开关从一个料仓换到另一个料仓使用，需按投运方法重新投运。
十一、 检验方法
1. 正确连接传感器与二次仪表。
2. 正确接上电源，可见 DY 灯闪亮。（如发觉 DY 灯长亮，可短按“M”键一下使之变为闪亮）
3. 短按“M”键一下，DY 灯变长亮。
4. 用手握住探极，约 3 秒后，继电器吸合，DJ 灯亮；放开手，约 3 秒后继电器释放，DJ
灯灭。
5. 再短按“M”键一下，DY 灯重新闪亮，用手握探极，继电器不吸合。
6. 物位开关功能正常。断电准备到现场安装。（应该在 DY 灯闪亮情况下断电）。
|
