一.概述

       这是一台用十点光柱模拟显示物位高度的射频电容式物位计。由于使用了自行设计的特殊芯片，实现了电容式物位计的十点光柱实用显示；实现了电容式物位计进料一次便完成标定的简易操作；从而实现了物位测量的低成本与强功能的完美结合，充分体现了我公司与时俱进的创新精神和能力。它由传感器和二次仪表两部份组成。传感器放在料仓顶，探极垂直伸进料仓内，二次仪表放在其他合适的地方。传感器把物位的变化转变成与之对应的电脉冲信号，远传给二次仪表处理，用十只发光二极管组成光柱模拟显示物位的高低，并有四点超限报警输出，适用于液体/固体物料作物位高度显示、报警和控制。

二.主要技术指标

◆ 工作电源：AC220V±10% 或 DC24V
◆ 功耗： ≤5W
◆ 显示方式：十只发光二极管光柱
◆ 显示分辨率：10%F.S
◆ 传感器防护等级：IP65
◆ 工作环境温度： -20~45℃
◆ 探极工作（介质）温度： 普通型： -20~60℃
                                          中温型： -40~200℃
                                          高温型： -40~800℃
◆ 介质压力： 压力型≤3MPa（其余型号为常压）
◆ 传感器与二次仪表的连线及距离：距离 <200m，用直径1.5mm以上的导线
   （最好是双绞线） 连接，每条导线电阻应小于3欧姆
◆ 检测范围： 11000p
◆ 报警输出方式：四组继电器常开、常闭触点，对应高-高、高、低、低-低四点输出，分别可选物位的100%或90%、80%或70%、30%或20%和10%或0%，出厂时已分别置于100%、80%、20%、0%处。(触点容 量AC250V，0.3A；DC28V,0.5A；电阻负载）
◆ 二次仪表外型尺寸：112（深）× 48（宽）× 96（高）
◆ 二次仪表开孔尺寸： 43+1（宽）× 91+1（高）

三、二次仪表面板及外形图

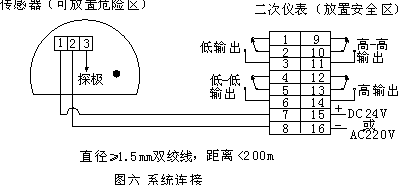

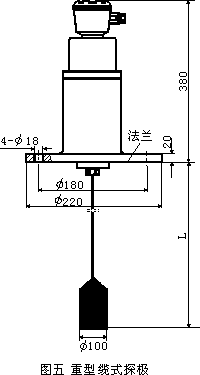

五、端子图及系统连接

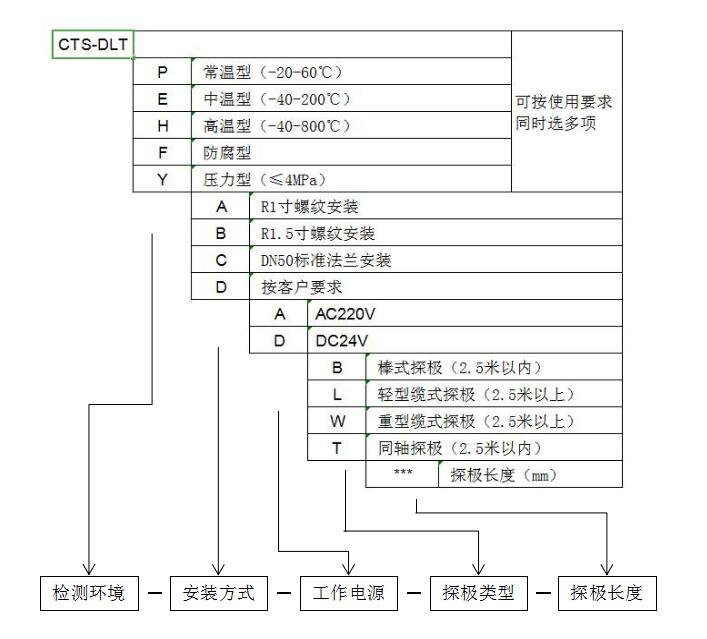

六、型号含义
