一.原理

CTS-YC型音叉式液位开关是一种新型的液位开关。音叉由晶体激励产生振动,当音叉被液体浸没时振动频率发生变化,这个频率变化由电子线路检测出来并输出一个开关量。 音叉式液位开关又被称作“电气浮子“凡使用浮球液位开关和由于结构、湍流、搅动、气泡、振动 等原因导致不能使用浮球液位开关的场合均可使用“电气浮子”。由于音叉液位开关无活动部件,因此无须维 护和调整,是浮球液位开关的升级换代产品。

二.应用范围

音叉限位开关可以任何方向安装于液体罐、液体槽上用于液位的上下限位报警或控制, 亦可安装于管道上防止泵的无料运行。
。自来水、矿泉水
。纸浆、胶水、染料
。废水、泥浆
。酸、碱溶液可产生气体的液体
。柴油等危险场所

三.产品特点

1.免于维护
由于音叉限位开关的检测过程由电子电路完成,无活动部件,所以一经安装投运使用便不需要维护。
2.适应性强
被测液体不同的电参数、密度对测量均不产生影响。结垢、搅动、湍流、气泡、振动、中等粘度、高温、高压等恶劣条件对检测也无影响。
3.不需调校
由于音叉限位开关的检测不受被测介质电参数及密度的影响,所以无论测量何种液体都不需现场调校。

四.主要技术指标

1、供电电压
直流24V或l2-55V(本安型用DC24v);交流25V～250V50Hz
2、工作温度
仪表：-20℃～45℃
叉体：常温型-20℃～60℃
          中温型-20℃～120℃
3、输出方式
直流24供电时为继电器输出(AC220V0.5A)；直流l2～55V供电时为集电极开路输出；(350mA,本安型产品≤50mA)；交流25～250V供电时为两线制输出 (220V,4.4W～77W)。
4、功耗
直流供电时0.25W(24V时)；交流供电时1.5W(220V时)

五.外型尺寸及安装方式

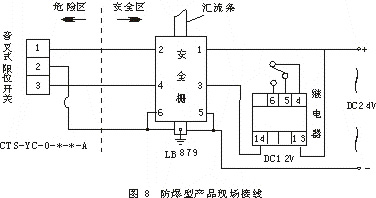

六.端子图及系统连线

有以下三种方式：

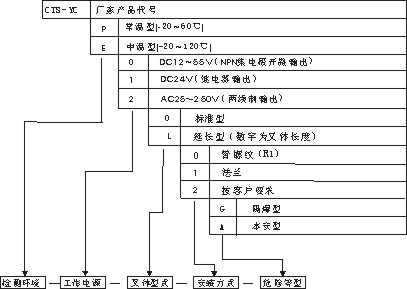

七.型号编制及说明
