CTS-DD型电导式液位控制器（又称电接触式液位控制器）是一种新型的电导式液位控制器。其灵敏度可调,对低电导率的液体具有极强的抗结垢能力。该控制器可以通过测量电极与导电液体的接触, 连通控制电路的电流,再由控制电路把这个电流信号转换为继电器的触点开关输出,从而实现了对液位的控制.适用于轻工、化工、食品、水处理等行业的自动给水、排水控制及各种导电液体的上/下限位报警。

【产品特点】

*安装调试简单,运行可靠,价格低廉。
*可通过灵敏度调整适应不同电导率的液体。
*对于较低电导率的液体具有极强的抗结垢能力。
*有一体型和分体型结构,使用方便灵活。

【主要技术指标】

*工作电源∶AC220V±1O% 50HZ
*功率∶<=5W
*环境温度∶-30～50℃
*介质温度∶-30～250℃
*介质压力∶lMPa
*液体电阻率∶小于200KΩ.CM
*继电器输出∶AC220V 0.5A
*电极材料∶1Crl8Ni9Ti

【接线端子图】

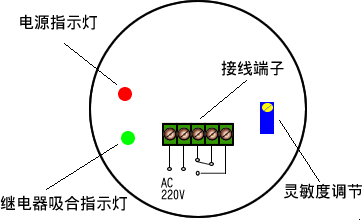

1、一体型控制器的端子图：

2、分体型控制器的端子图：

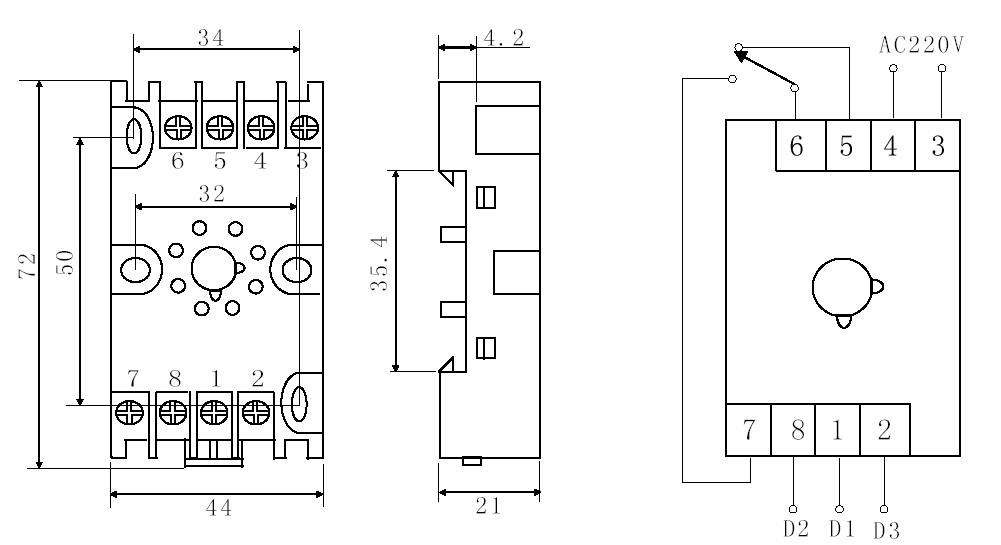

A.导轨式安装：

B.面板式安装：

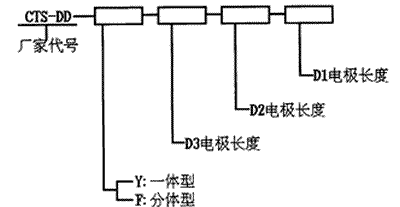

【CTS-DD型号编制及说明】

【产品的应用及选型】

1.作为上下限位报警时的应用:

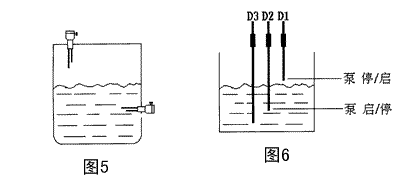

如图6所示,作为上下限报警时,一般使用双电极一体型结构的控制器。可采用顶装或侧 装.当液体浸没两个电极时,控制器响应并输出一个继电器触点的开关量用于报警。
2.作为液位控制时的应用:
作为液位控制时,一般采用三电极分体型结构的控制器。如图6所示,电极D1,D2,D3分别以不同高度放置罐内,当液面上升至浸没D1或下降至离开D2时,控制器可以控制泵的启停,使液位控制在 D2与D1的长度差之间.从而实现给水、排水的自动液位控制。

3.选型指南:
①当控制器作为上、下限报警且电极长度在2m以内时,应选用一体型双电极控制器。
②当控制器作为液面高度控制且电极长度在2m以内时,应选用一体型三电极的控制器。
③当控制器作为上、下限报警且电极长度超过2m时,应选用分体型双电极的控制器。
④当控制器作为液体控制且电极长度超过2m时,应选用分体型三电极的控制器。


【外型尺寸及安装方法】

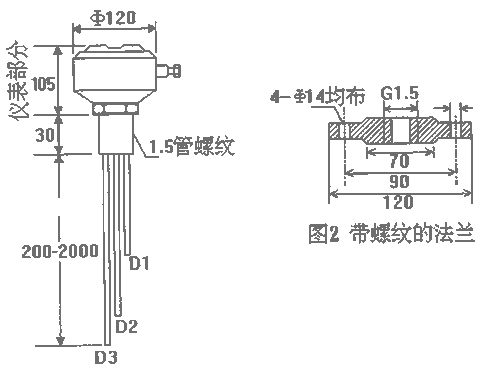

如下左图所示,一体型结构的控制器仪表部分在电极上部的壳体内,采用G1.5"螺纹安装,亦可配如下右图所示带螺纹法兰,采用法兰安装。
